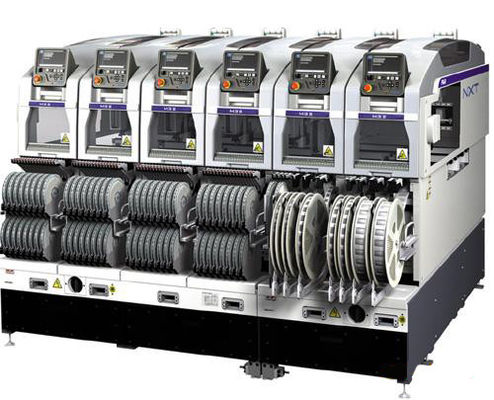

मॉड्यूल चौड़ाई 320 मिमी सतह माउंट प्लेसमेंट मशीन फ़ूजी स्केलेबल प्लेसमेंट प्लेटफ़ॉर्म NXT mm

उत्पाद विवरण:

उत्पत्ति के प्लेस:	जापान
ब्रांड नाम:	FUJI
मॉडल संख्या:	NXT II

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1Unit
प्रसव के समय:	2 हफ्तों के भीतर
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन, Moneygram
आपूर्ति की क्षमता:	3unit

संपर्क करें

विस्तृत उत्पाद विवरण

ब्रांड:	फ़ूजी	नाम:	फ़ूजी स्केलेबल प्लेसमेंट प्लेटफ़ॉर्म NXT ii
मॉड्यूल की चौड़ाई:	320 मिमी	मशीन आयाम:	L 4 1295 मिमी mm M3 II × 4, M6 II × 2 mm
लंपट फीडर:	4, 8, 12, 16, 24, 32, 44, 56, 72, 88 और 104 मिमी चौड़े टेप के लिए समर्थन	ट्रे:	लागू ट्रे का आकार: 135.9 x 322.6 मिमी (JEDEC मानक) (ट्रे यूनिट-एम) 6 276 x 330 मिमी (ट्रे इकाई- LT),
हाई लाइट:	श्रीमती विधानसभा मशीन , श्रीमती विधानसभा उपकरण

फ़ूजी स्केलेबल प्लेसमेंट प्लेटफ़ॉर्म NXT Place

1. विशेष सुविधा
1.1 ग्राहकों के लिए सर्वोत्तम मशीन विन्यास प्रदान करें: NXTII एकमात्र मशीन है जिसमें एक सच्चे मॉड्यूलर अवधारणा है। सभी प्रकार के ग्राहकों के लिए उपयुक्ततम मशीन कॉन्फ़िगरेशन प्रदान करने के लिए स्वतंत्र रूप से इकाइयों का एक संयोजन जैसे कि वर्क हेड या एक घटक आपूर्ति इकाई और परिवहन ट्रैक प्रकार को स्थापित करना संभव है। आप बस प्लेसमेंट वर्क हेड सहित यूनिट के प्रतिस्थापन कार्य को करने के लिए टूल का उपयोग कर सकते हैं।
1.2 दोहरे ट्रैक उत्पादन का उपयोग किया जा सकता है: दोहरी ले जाने वाली ट्रैक मशीन एक साथ विषम सर्किट बोर्डों का उत्पादन कर सकती है। इसके अलावा, क्योंकि बोर्ड या ट्रांसफर प्लेट का समय शून्य है, उत्पादकता में वृद्धि हुई है।
1.3 बस बहुत अधिक समस्या पैदा किए बिना आवश्यक मात्रा का उपयोग करें: NXTII को एक मॉड्यूल या प्लेसमेंट हेड के साथ बदला और जोड़ा जा सकता है, ताकि न्यूनतम निवेश के साथ न्यूनतम उत्पादन की आवश्यकता हो।
1.4 उत्पादन के रूप में होने वाले परिवर्तनों के अनुरूप एक बड़ा फायदा उठाने के लिए: NXTII स्केलेबिलिटी कोटिंग आसंजन, PoP प्लेसमेंट, नंगे चिप प्लेसमेंट और उत्पादन के अन्य नए रूपों के लिए, विशेष उपकरणों को आयात करने की आवश्यकता नहीं है जो संबंधित इकाई द्वारा प्रतिस्थापित किए जा सकते हैं।

विशेष विवरण

एम 3 II

M6 II

M6 IISP

लागू पीसीबी आकार
(L x W)

48 मिमी × 48 मिमी 34 534 मिमी × 510 मिमी (डबल कन्वेयर) *
48 मिमी × 48 मिमी 34 534 मिमी × 610 मिमी (एकल कन्वेयर)
* डबल कन्वेयर 280 (डब्ल्यू) मिमी तक के पीसीबी को संभाल सकते हैं। 280 (डब्ल्यू) मिमी से बड़े पीसीबी को डबल कन्वेयर से सिंगल लेन प्रोडक्शन मोड में बदलकर उत्पादित किया जाना चाहिए।

48 मिमी × 48 मिमी 48 520 मिमी × 510 मिमी (डबल कन्वेयर) *
48 मिमी × 48 मिमी 48 520 मिमी × 610 मिमी (एकल कन्वेयर)

भाग के प्रकार

20 प्रकार के भागों (8 मिमी टेप का उपयोग करके गणना की गई)

45 प्रकार के भागों तक (8 मिमी टेप का उपयोग करके गणना की गई)

44 प्रकार के भागों (8 मिमी टेप का उपयोग करके गणना की गई)

पीसीबी लोडिंग समय

डबल कन्वेयर के लिए: 0 सेकंड (निरंतर संचालन)
एकल कन्वेयर के लिए: 2.5 सेकंड (M3 III मॉड्यूल के बीच परिवहन),
3.4 सेकंड (M6 III मॉड्यूल के बीच परिवहन)

प्लेसमेंट की सटीकता
(फिडुकल मार्क मानक)

वी 12 / H12HS	: Σ 0.038 () 0.050) मिमी (3)) cpk ※ 1.00 (
H08M / H04S	: ≧ क्रोडम् (3σ) cpk ± 1.00
H08 / H04 / 0F	: ± लेबनम (3σ) cpk। 1.00
H02 / H01 / G04	: ≧ 0.030mm (3σ) cpk ± 1.00
जीएल	: K 0.100mm (3σ) cpk ± 1.00

H12HS	± 0.038mm (3σ)
H02 / H01 / G04	± 0.010mm (3σ)

उत्पादकता

V12	: 26,000 cph
H12HS	: 22,500 cph
H08	: 10,500 cph
H04S	: 9,500 cph
H04	: 6,500 cph
H02	: 5,500cph
H01	: 4,200 cph
G04	: 6,800 cph
0F	:मत ले जाओ
जीएल	: 16,363 dph (0.22sec / डॉट)

V12	: 26,000 cph
H12HS	: 22,500 cph
H08M	: 13,000 cph
H08	: 10,500 cph
H04S	: 9,500 cph
H04	: 6,500 cph
H02	: 5,500 cph
H01	: 4,200 cph
G04	: 6,800 cph
0F	: 3,000 cph
जीएल	: 16,363 dph (0.22sec / डॉट)

V12	: कैरी मत करो
H12HS	: 18,500 cph
H02	: 4,700 cph
H01	: 3,500 cph
G04	: 6,200 cph

समर्थित भागों

वी 12 / H12HS	: 0402 ~ 7.5mm × 7.5mm
H08M	: 0603 ~ 45mm × 45mm
H08	: 0402 ~ 12mm × 12mm
H04S / H04	: 1608 ~ 38mm * 38mm
H02 / H01 / 0F	: 1608 ~ 74mm × 74mm (32mm × 180mm)
G04	: 0402 ~ 15mm × 15mm

	: 3.0 मिमी तक
	: 13 मिमी तक
	: 6.5 मिमी तक
	: 6.5 / 9.5 मिमी तक
	: 25.4 मिमी तक
	: 6.5 मिमी तक

मॉड्यूल की चौड़ाई

320mm

645mm

मशीन आयाम

एल: 1295 मिमी (एम 3 II × 4, एम 6 II × 2) / एल: 645 मिमी (एम 3 II × 2, एम 6 II)
डब्ल्यू: 1900.2 मिमी एच: 1474 मिमी (एम 3 II) / 1476 मिमी (एम 6 II, एम 6 आईआईएसपी)

भागों की आपूर्ति प्रणाली
लंपट फीडर	4, 8, 12, 16, 24, 32, 44, 56, 72, 88 और 104 मिमी चौड़े टेप के लिए समर्थन
फीडरों को चिपकाएं	4 ≤ भाग की चौड़ाई mm 15 मिमी (6 ≤ छड़ी की चौड़ाई) 18 मिमी), 15 width भाग की चौड़ाई ≤ 32 मिमी (18 (छड़ी की चौड़ाई mm 36 मिमी)
ट्रे	लागू ट्रे का आकार: 135.9 x 322.6 मिमी (JEDEC मानक) (ट्रे यूनिट-एम), 276 x 330 मिमी (ट्रे यूनिट- LT), 143 x 330 मिमी (ट्रे यूनिट-एलटीसी)
विकल्प
ट्रे फीडर, पीसीयू II (पैलेट चेंज यूनिट), एमसीयू (मॉड्यूल चेंज यूनिट), इंजीनियरिंग पैनल स्टैंड, फूजी सीएएमएक्स एडाप्टर, फुजिट्रैक्स
