| नहीं | विवरण | मात्रा | इकाई | जाँच करना | ||||||||||||||||||||
| ए1-1 | एक्स फ्रेम ASSY | 1 | तय करना | |||||||||||||||||||||
| ए1-2 | वाई फ्रेम ASSY | 2 | तय करना | |||||||||||||||||||||
| ए1-3 | हेड अस्सी | 1 | तय करना | |||||||||||||||||||||
| ए1-4 | रैक ASSY | 1 | तय करना | |||||||||||||||||||||
| ए1-5 | फीडर अनलॉक केबल ASSY | 2 | तय करना | |||||||||||||||||||||
| ए1-6 | एएनसी ASSY | 1 | तय करना | |||||||||||||||||||||
| ए1-7 | डंप बॉक्स | 2 | ईए | |||||||||||||||||||||
| ए1-8 | बैक अप टेबल ASSY | 1 | तय करना | |||||||||||||||||||||
| ए1-9 | मॉनिटर (टीएफटी एलसीडी) | 2 | ईए | |||||||||||||||||||||
| नहीं | विवरण | विकल्प | जाँच करना | |||||||||||||||||||||
| ए2-1 | स्टेज विजन ASSY | मेगा एफओवी 35 एमएम | □ | |||||||||||||||||||||
| मेगा एफओवी 45 एमएम | □ | |||||||||||||||||||||||
| ए2-2 | फ्लाइंग विजन ASSY | मेगा एफओवी 16 एमएम | □ | |||||||||||||||||||||
| मेगा एफओवी 25 एमएम | □ | |||||||||||||||||||||||
| ए2-3 | बेस फ्रेम ASSY | ऊंचाई | 900 | □ | ||||||||||||||||||||
| 950 | □ | |||||||||||||||||||||||
| ए2-4 | कन्वेयर ASSY | मानक | एल से आर | □ | ||||||||||||||||||||
| आर टू एल | □ | |||||||||||||||||||||||
| लंबा | एल से आर | □ | ||||||||||||||||||||||
| आर टू एल | □ | |||||||||||||||||||||||
| ए2-5 | फीडर बेस | सामने | मानक | □ | ||||||||||||||||||||
| डॉकिंग कार्ट | □ | |||||||||||||||||||||||
| पिछला | मानक | □ | ||||||||||||||||||||||
| डॉकिंग कार्ट | □ | |||||||||||||||||||||||
| ए2-6 | यह | यह | □ | |||||||||||||||||||||
| अर्द्ध | □ | |||||||||||||||||||||||
| नहीं | □ | |||||||||||||||||||||||
| ए2-7 | वोल्टेज | 200 वी | □ | |||||||||||||||||||||
| 208 वी | □ | |||||||||||||||||||||||
| 220 वी | □ | |||||||||||||||||||||||
| 240 वी | □ | |||||||||||||||||||||||
| 380 वी | □ | |||||||||||||||||||||||
| 415 वी | □ | |||||||||||||||||||||||
| नहीं | विवरण | मात्रा | इकाई | जाँच करना | ||||||||||||||||||||
| बी1-1 | बैक अप पिन | 6 | ईए | |||||||||||||||||||||
| बी 1-2 | टॉवर लैंप [प्री-पीबी-302-आरवाईजी (474)] | 1 | ईए | |||||||||||||||||||||
| बी 1-3 | सफाई किट - केस बॉक्स - लिक्विड को धोएं - कॉटन पिक - एम्बॉस्ड ग्लव - अल्ट्राक्लीन - ब्रश (1") - हवा भरने वाला |
1 | तय करना | |||||||||||||||||||||
| बी 1-4 | कीबोर्ड बेस | 2 | ईए | |||||||||||||||||||||
| कीबोर्ड बेस ब्रैकेट | 2 | ईए | ||||||||||||||||||||||
| बी 1-5 | मॉनिटर एआरएम ASSY | 2 | ईए | |||||||||||||||||||||
| बी 1-6 | डंप बॉक्स | 1 | ईए | |||||||||||||||||||||
| बी 1-7 | डंप बॉक्स2 | 1 | ईए | |||||||||||||||||||||
| बी 1-8 | फ्यूज [250V 5A] | 2 | ईए | |||||||||||||||||||||
| बी 1-9 | फ्यूज [250V 10A] | 2 | ईए | |||||||||||||||||||||
| बी 1-10 | जॉग बॉक्स (SM321) | 1 | ईए | |||||||||||||||||||||
| बी 1-11 | फ़िल्टर तत्व [LF-M5-60-Z-तत्व] | 6 | ईए | |||||||||||||||||||||
| बी 1-12 | USB मेमोरी [TS128MJF120] | 1 | ईए | |||||||||||||||||||||
| बी 1-13 | मिनी यूएसबी हब कीबोर्ड | 2 | ईए | |||||||||||||||||||||
| बी 1-14 | ऑप्टिकल माउस | 2 | ईए | |||||||||||||||||||||
| बी 1-15 | माउस पैड - ऑप्टिकल | 2 | ईए | |||||||||||||||||||||
| बी 1-16 | मेन पावर केबल ASSY | 1 | ईए | |||||||||||||||||||||
| बी 1-17 | सिलिकॉन ट्यूब (काला) | 6 | ईए | |||||||||||||||||||||
| बी 1-18 | SMEMA केबल ASSY | 1 | ईए | |||||||||||||||||||||
| बी 1-19 | स्टील बॉल | 20 | ईए | |||||||||||||||||||||
| बी 1-20 | स्टिकर रिमूवर स्प्रे | 1 | ईए | |||||||||||||||||||||
| बी 1-21 | त्रि-फ्लो | 1 | ईए | |||||||||||||||||||||
| बी 1-22 | मैनुअल सेट | कोरियाई | 1 | किताब | ||||||||||||||||||||
| अंग्रेज़ी | 1 | किताब | ||||||||||||||||||||||
| चीनी | 1 | किताब | ||||||||||||||||||||||
| बी 1-23 | दृष्टि भाग पुस्तकालय | कोरियाई | 1 | किताब | ||||||||||||||||||||
| अंग्रेज़ी | 1 | किताब | ||||||||||||||||||||||
| चीनी | 1 | किताब | ||||||||||||||||||||||
| नहीं | विवरण | मात्रा | इकाई | जाँच करना | ||||||||||||||||||||
| बी 1-24 | टूल सेट [J9064035B] | टूल बॉक्स [जे-402 (420*220*210)] |
1 | ईए | ||||||||||||||||||||
| टी-रिंच सेट (2,2.5,3,4,5 मिमी) | 1 | तय करना | ||||||||||||||||||||||
| प्रेसिजन स्क्रू ड्राइवर (6 पीसी) | 1 | तय करना | ||||||||||||||||||||||
| चालक (150 मिमी) | 1 | ईए | ||||||||||||||||||||||
| मंकी स्पैनर (150 मिमी) | 1 | ईए | ||||||||||||||||||||||
| स्पैनर (46 मिमी) | 1 | ईए | ||||||||||||||||||||||
| डबल ओपन एंडेड स्पैनर (8*9 मिमी) | 1 | ईए | ||||||||||||||||||||||
| स्पैनर (7 मिमी) | 1 | ईए | ||||||||||||||||||||||
| नहीं | विवरण | मात्रा | इकाई | जाँच करना | ||||||||||||||||||||
| बी 2-1 | नोक CN040 ASSY | 6 | ईए | |||||||||||||||||||||
| बी 2-2 | नोक CN065 ASSY | 6 | ईए | |||||||||||||||||||||
| बी 2-3 | नोजल CN140 ASSY | 2 | ईए | |||||||||||||||||||||
| बी 2-4 | नोजल CN220 ASSY | 2 | ईए | |||||||||||||||||||||
| बी 2-5 | नोजल CN400 ASSY | 1 | ईए | |||||||||||||||||||||
| बी 2-6 | नोक CN750 ASSY | 1 | ईए | |||||||||||||||||||||
| बी 2-7 | नोक CN1100 ASSY | 1 | ईए | |||||||||||||||||||||
| बी 2-8 | अंशांकन उपकरण ASSY | 1 | ईए | |||||||||||||||||||||
| बी 2-9 | अंशांकन प्लेट | 1 | ईए | |||||||||||||||||||||
| नहीं | विवरण | मात्रा | इकाई | जाँच करना | ||||||||||||||||||||
| बी3-1 | विंडोज एक्सपी [एम्बेडेड] | विन्डोज़ एक्सपी | 1 | ईए | ||||||||||||||||||||
| बी3-2 | एमएमआई कार्यक्रम सीडी ASSY | एमएमआई कार्यक्रम सीडी | 1 | ईए | ||||||||||||||||||||
| नहीं | विवरण | मात्रा | इकाई | जाँच करना | ||||||||||||||||||||
| बी 4-1 | लाइट मैपिंग टूल ASSY (FLY) | 1 | ईए | |||||||||||||||||||||
| बी 4-2 | लाइट मैपिंग टूल ASSY (FIX) | 1 | ईए | |||||||||||||||||||||
| बी 4-3 | एसएम डॉकिंग कार्ट उपयोगकर्ता गाइड (डॉकिंग विकल्प) | कोरियाई | 1 | किताब | ||||||||||||||||||||
| अंग्रेज़ी | 1 | किताब | ||||||||||||||||||||||
| बी 4-4 | आईटी फीडर सिस्टम मैनुअल | कोरियाई | 1 | किताब | ||||||||||||||||||||
| अंग्रेज़ी | 1 | किताब | ||||||||||||||||||||||
| बी 4-5 | बैक अप पिन (कन्वेयर: लंबा, बड़ा) | 2 | ईए | |||||||||||||||||||||
| बी 4-6 | डंप बॉक्स 2 (कन्वेयर: मानक, लंबा) | 1 | ईए | |||||||||||||||||||||
| नहीं | विवरण | भाग सं | मात्रा | इकाई | जाँच करना | |||||||||||||||||||
| C1-1 | फोटो सेंसर (लेकिन) [EE-SX670A] | J3212002A | 2 | ईए | ||||||||||||||||||||
| C1-2 | फोटो सेंसर (कन्वेयर, फीडर बेस) [ईई- SX672A] |
J3212004A | 5 | ईए | ||||||||||||||||||||
| C1-3 | फोटो सेंसर (XY) [EE-SX674 (OMRON)] | J3212022A | 6 | ईए | ||||||||||||||||||||
| C1-4 | माइक्रो फोटो सेंसर (हेड/आर) [पीएम-एल24] | J3212027A | 3 | ईए | ||||||||||||||||||||
| C1-5 | माइक्रो फोटो सेंसर (हेड/जेड) [पीएम-यू24] | J3212048A | 6 | ईए | ||||||||||||||||||||
| सी1-6 | फोटो सेंसर (कन्वेयर) [E3S-LS3N] | J3211048A | 2 | ईए | ||||||||||||||||||||
| C1-7 | फोटोइलेक्ट्रिक सेंसर (कन्वेयर) [BYD30-DDT] | J3211032A | 1 | ईए | ||||||||||||||||||||
| C1-8 | टाइमिंग बेल्ट (हेड/जेड) [384-1.5जीटी-9] | J6602076A | 6 | ईए | ||||||||||||||||||||
| C1-9 | टाइमिंग बेल्ट (हेड/आर) [236-2जीटी-4] | J6602077A | 3 | ईए | ||||||||||||||||||||
| C1-10 | टाइमिंग बेल्ट (हेड/मिरर) [267-3जीटी-6] | जे 66021004 ए | 1 | ईए | ||||||||||||||||||||

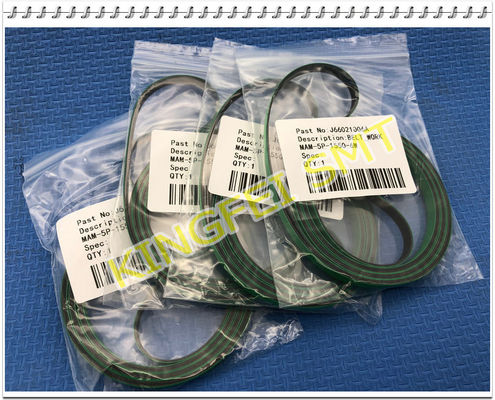

| C1-11 | BELT_WORK MAM-5P-1550-6W | जे 66021006 ए | 1 | ईए | ||||||||||||||||||||
| C1-12 | BELT_SHUTTLE_1650 MAM-5P-1169-6W | जे 66021008 ए | 2 | ईए | ||||||||||||||||||||
| C1-13 | तह दर्पण | जे67551001ए | 1 | ईए | ||||||||||||||||||||
| C1-14 | बैक अप पिन | J7500003B | 6 | ईए | ||||||||||||||||||||
| नहीं | विवरण | भाग सं | मात्रा | इकाई | जाँच करना | |||||||||||||||||||
| C2-1 | नोक CN020 ASSY (केवल फ्लाइंग विजन FOV 10) |
जे90551006ए | 6 | ईए | ||||||||||||||||||||
| C2-2 | नोक CN030 ASSY (केवल फ्लाइंग विजन FOV 16) |
जे 90550133 डी | 6 | ईए | ||||||||||||||||||||
| C2-3 | नोजल (सीएन040) | जे9055134सी | 6 | ईए | ||||||||||||||||||||
| C2-4 | नोजल (सीएन065) | जे9055136सी | 6 | ईए | ||||||||||||||||||||
| C2-5 | नोजल (सीएन 140) | J9055256A | 2 | ईए | ||||||||||||||||||||
| C2-6 | नोजल (सीएन 220) | जे9055351ए | 2 | ईए | ||||||||||||||||||||
| C2-7 | नोजल (सीएन 400 एन) | जे 90550258 बी | 1 | ईए | ||||||||||||||||||||
| C2-8 | नोजल (सीएन 750) | जे9055259बी | 1 | ईए | ||||||||||||||||||||
| C2-9 | नोजल (CN1100) | जे9055260बी | 1 | ईए | ||||||||||||||||||||
| नोजल का नाम | सीएन020 | सीएन030 | सीएन040 | सीएन065 | ||||||||||||||||||||
| उपस्थिति | ||||||||||||||||||||||||
| बहरी घेरा | Φ0.5 | Φ0.6 | Φ0.75 | Φ1.2 | ||||||||||||||||||||
| भीतरी व्यास | Φ0.16 | Φ0.28 | Φ0.38 | Φ0.65 | ||||||||||||||||||||
| नोजल का नाम | सीएन140 | सीएन220 | सीएन400 | सीएन750 | ||||||||||||||||||||
| उपस्थिति | ||||||||||||||||||||||||
| बहरी घेरा | Φ2.2 | Φ3.6 | Φ6.2 | Φ9.0 | ||||||||||||||||||||
| भीतरी व्यास | Φ1.4 | Φ2.2 | Φ4.0 | Φ7.5 | ||||||||||||||||||||
| नोजल का नाम | सीएन1100 | कैलीब।औजार | ||||||||||||||||||||||
| उपस्थिति | ||||||||||||||||||||||||
| बहरी घेरा | Φ12.7 | Φ13.0 | ||||||||||||||||||||||
| भीतरी व्यास | Φ11.0 | |||||||||||||||||||||||
| डी2.उपकरण आकार | ||||||||||||||||||||||||
| अंशांकन नोक | मशीन के लिए अंशांकन उपकरण (नोजल)। | |||||||||||||||||||||||
| अंशांकन प्लेट | स्टेज और फिडुशियल कैमरा के लिए कैलिब्रेशन टूल | |||||||||||||||||||||||
| लाइट मैपिंग टूल1 | स्टेज कैमरे के लिए लाइट मैपिंग टूल1 | |||||||||||||||||||||||
| लाइट मैपिंग टूल2 | फ्लाइंग कैमरे के लिए लाइट मैपिंग टूल 2 | |||||||||||||||||||||||
