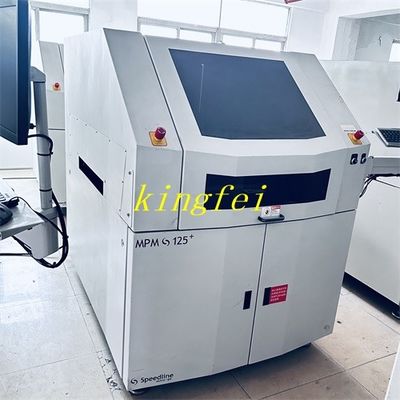

एमपीएम बीटीबी 125 प्रिंटिंग मशीन एमपीएम / स्पीडलाइन सोल्डर पेस्ट प्रिंटिंग

एमपीएम/स्पीडलाइन सोल्डर पेस्ट प्रिंटिंग&सोल्डर पेस्ट स्प्रेइंग BTB125
एमपीएम/स्पीडलाइन ऑनलाइन उपकरण पूर्ण स्वचालित
उपकरण का आकारः1638.4m9 X1593.1mmX1418.6mm
उपकरण का वजन:1039 किलो
बिजली की आवश्यकताएं:200~400VAC/60Hz,15A
हवा स्रोत आवश्यकताएंः 5KGf/cm2 ((0.5Mpa)
पैरामीटर
सब्सट्रेट का आकारः609.6mmx508mm
सब्सट्रेट का न्यूनतम आकारः50.8mmx50.8mm
सब्सट्रेट मोटाई का आकारः0.2mm~5.0mm
मुद्रण चैनल:4.5 किलोग्राम ((101 पाउंड)
स्थानांतरण नहरः2.5 किलोग्राम से 4.5 किलोग्राम
सब्सट्रेट क्लैंपिंगःबेस प्लेट क्लैंपिंग फिक्स्ड टॉप क्लैंपिंग, वर्कबेंच वैक्यूम, एजलोक एज क्लैंपिंग सिस्टम
सब्सट्रेट समर्थन विधिःचुंबकीय अंगूठे वैकल्पिक भागः एच-टावर, समर्थन ब्लॉक, विशेष स्थिरता, क्विक टू1
मुद्रण क्षेत्र:609.6mmx508mm
मुद्रण विघटनः0mm~6.35mm
मुद्रण गति:0.635 मिमी/सेकंड ~ 304.8 मिमी/सेकंड
मुद्रण दबावः0~22.7kg
टेम्पलेट फ्रेम का आकार:737x737 मिमी
छवि दृश्य क्षेत्र (एफओवी):10.6mx8.0mn
डेटा प्रकारःमानक आकार संदर्भ बिंदु
कैमरा प्रणालीःकैमरा प्रणालीः एकल डिजिटल कैमरा - एमपीएम पेटेंट अप/डाउन विजन सिस्टम

संपूर्ण प्रणाली की संरेखण सटीकता और दोहरावः± 12.5 माइक्रोन
संपूर्ण प्रणाली की संरेखण सटीकता और दोहरावः± 12.5 माइक्रोन
उपकरण शक्ति आवश्यकताएं:200~240VAC/60Hz,15A
संपीड़ित हवा की आवश्यकताएं:100psi@4cfm
