| एमओक्यू: | 1 पीसीएस |
| वितरण अवधि: | 3 दिन के अंदर |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | 10PCS |

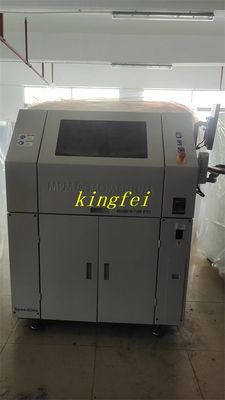

मोमेंटम बीटीबी मुद्रण मशीन एमपीएम/स्पीडलाइन सोल्डर पेस्ट प्रिंटर
| एमपीएम/स्पीडलाइन सोल्डर पेस्ट प्रिंटर मोमेंटम बीटीबी | |
| एमपीएम/स्पीडलाइन ऑनलाइन उपकरण पूर्ण स्वचालित | |
| उपकरण का आकारः | 1195.4x1394x1589.4 मिमी |
| उपकरण का वजनः | 797 किलो |
| बिजली की आवश्यकताएंः | 200 से 240 VAC (10%) एकल चरण@50/60Hz,15A |
| वायु स्रोत की आवश्यकताएंः | 100 पीएसआई, 4 सेमी (मानक परिचालन मोड) से 18 मीटर (वीक्यूम पोंछे) (6.89 बार @ 1.9 Lsto8.5 L/s), 12.7 मीटर व्यास पाइपलाइन, बाहरी व्यास x9.5 मिमी आंतरिक व्यास पाइपलाइन |
| पैरामीटर | |
| सब्सट्रेट का अधिकतम आकारः | (X 609.6mmx508mm x Y) (24x20 इंच) |
| सब्सट्रेट का न्यूनतम आकारः | (Kx50.8mm x 50.8mm) (2x2 इंच) |
| सब्सट्रेट मोटाई का आकारः | 0.2~5.0 मिमी (0.008~0.20 इंच) |
| सब्सट्रेट का अधिकतम भारः | 4.5 किलोग्राम (10 1 पाउंड) |
| सब्सट्रेट के किनारे का अंतरः | 3.0 मिमी (0.118 इंच) |
| नीचे का रिक्त स्थानः | 12.7mm (0.5 इंच) मानक विन्यास 25m (1.0 इंच) |
| सब्सट्रेट क्लैंपिंग: | फिक्स्ड नीचे क्लैंप, केंद्र वैक्यूम |
| सब्सट्रेट समर्थन विधिः | चुंबकीय अंगूठी (वैकल्पिकः वैक्यूम बैफल, वैक्यूम अंगूठी, समर्थन ब्लॉक, समर्पित स्थिरता, पेटेंट स्वचालित उपकरण, क्विक टूल) |
| डालना: | 20 इंच से बड़े सर्किट बोर्डों के लिए एक बड़ा X आकार के साथ एक समर्पित कार्यक्षेत्र की आवश्यकता होती है |
| मुद्रण पैरामीटर | |
| अधिकतम मुद्रण क्षेत्र (XxY): | 609.6mmx508mm(24x20इंच) |
| मुद्रण विघटन (स्नैप-ऑफ): | 0~6.35 मीटर (00.25 इंच) |
| मुद्रण गति: | 0.635mm/s~304.8mm/s ((0.025 in/s~12 in/s) |
| मुद्रण दबावः | 0 ~ 22.7 किलोग्राम (0 1b ~ 50 1b) |
| टेम्पलेट फ्रेम का आकारः | टेम्पलेट फ्रेम शासक 737mmx737mm (29x29 इंच), छोटे आकार के टेम्पलेट उपलब्ध हैं |
| चित्र | |
| दृश्य क्षेत्र (FOV): | 10.6mmx8.0mm ((0.417x0.315इंच) |
| छवि दृश्य बिंदु का प्रकार संदर्भ बिंदुः | मानक आकार संदर्भ बिंदु (SMEMA मानक देखें), पैड/छेद |
| कैमरा प्रणालीः | एकल डिजिटल कैमरा (MPM पेटेंट अप/डाउन विजन सिस्टम) |
| प्रदर्शन | |
| संपूर्ण प्रणाली की संरेखण सटीकता और दोहरावशीलता: | ± 12 माइक्रोन (0.0005 ") @ 60, Cpk ≥2.0 |
| वास्तविक लोडर पेस्ट मुद्रण सटीकता और दोहरावः | ± 20 माइक्रोन ((士0.0008 ̊) @ 60, Cpk ≥2.0 |
| चक्र समय | |
| गति बीटीबी | 9 सेकंड का मानक |
| गति BTB HIE | 7.5 सेकंड मानक |
|
|
