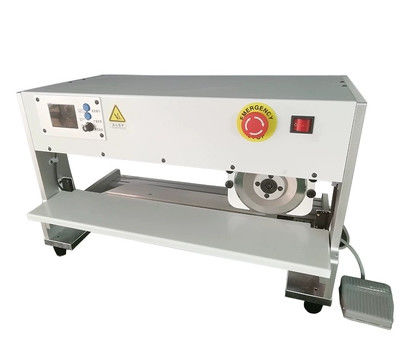

पीसीबीए विभाजक मशीन एसएमटी पीसीबी काटने की मशीन मैनुअल डेस्कटॉप पीसीबी रूटर

अपनी पीसीबी काटने की प्रक्रिया में क्रांति लाएं
इलेक्ट्रॉनिक्स विनिर्माण की तेजी से बढ़ती दुनिया में पीसीबी (प्रिंट सर्किट बोर्ड) प्रसंस्करण में सटीकता और दक्षता पर कोई बातचीत नहीं हो सकती।हमारी पीसीबी डिपैनलिंग मशीन अत्याधुनिक समाधान के रूप में उभरी है।आधुनिक इलेक्ट्रॉनिक असेंबली उद्योगों की मांगों को पूरा करने और पार करने के लिए सावधानीपूर्वक इंजीनियर किया गया है। चाहे आप इलेक्ट्रॉनिक्स, विद्युत उपकरणों, प्रकाश व्यवस्था, चिकित्सा, ऑटोमोटिव नई ऊर्जा में हैं,या अन्य इलेक्ट्रॉनिक प्रौद्योगिकी से संबंधित क्षेत्र, यह मशीन सीमलेस, उच्च गुणवत्ता वाले पीसीबी काटने के लिए आपकी कुंजी है।

इलेक्ट्रॉनिक असेंबली के लिए व्यापक समाधान
हम इलेक्ट्रॉनिक असेंबली उद्योग के लिए डिपेनेलिंग समाधानों की एक पूरी श्रृंखला प्रदान करते हैं। हमारी मशीन इलेक्ट्रॉनिक्स और सटीक मशीनरी क्षेत्रों में सभी अनुप्रयोग दायरे को कवर करती है।यह विभिन्न पीसीबी प्रकारों को संभालने में सक्षम है, जिसमें निम्नलिखित शामिल हैंः

- एल्यूमीनियम सब्सट्रेटः सब्सट्रेट संरचना को नुकसान पहुंचाए बिना सटीक काटने को सुनिश्चित करना।
- फाइबरग्लास बोर्डः साफ कटौती प्रदान करना जो फाइबरग्लास सामग्री की अखंडता बनाए रखता है।
- पीसीबीए बोर्ड: विशेष रूप से पीसीबीए (प्रिंट सर्किट बोर्ड असेंबली) की जटिलता को घटकों के साथ संभालने के लिए डिज़ाइन किया गया है, जिससे काटने की प्रक्रिया के दौरान घटकों के क्षतिग्रस्त होने का जोखिम कम हो जाता है।
- एफआर-4 बोर्ड: एक आम पीसीबी सामग्री, और हमारी मशीन इसे उच्च परिशुद्धता के साथ संसाधित करती है, चिकनी और झुर्रियों से मुक्त किनारों को सुनिश्चित करती है।

अनूठा पैनलिंग टेक्नोलॉजी

काटने की प्रक्रिया

हमारी मशीन एक अनूठी ′′ऊपरी गोल चाकू और निचले सीधे चाकू′′ विधि को अपनाती है। जब आपरेशन में, पीसीबी को निचले सीधे चाकू पर रखें, स्विच पर कदम,और ऊपरी परिपत्र चाकू पूर्व निर्धारित काटने बिंदु के लिए क्षैतिज रूप से आगे बढ़ जाएगाइस प्रक्रिया में कई महत्वपूर्ण फायदे हैंः

- तनाव को कम करना - संबंधित क्षतिः पीसीबी को पीसने के पारंपरिक तरीके अक्सर तनाव के कारण सर्किट को नुकसान पहुंचाते हैं या इलेक्ट्रॉनिक घटकों को तोड़ते हैं।हमारी मशीन में ′′ चाकू-चलती ′′ काटने की विधि का प्रयोग किया जाता है, जो तनाव को पूरी तरह से कम कर सकता है, मिलाप जोड़ के दरार और घटक टूटने से रोक सकता है, और उत्पादन दक्षता और उत्पाद की गुणवत्ता में काफी सुधार कर सकता है।
- बेहतर काटने की गुणवत्ता: काटने की प्रक्रिया तार टूटने से मुक्त है, सपाट notches और कोई burrs के साथ। यह सुनिश्चित करता है कि पीसीबी बरकरार और काटने के बाद कार्यात्मक रहता है,पोस्ट-प्रोसेसिंग और रीवर्किंग की आवश्यकता को कम करना.

स्वतंत्र विकास और बुद्धिमान नियंत्रण

- पूरी तरह से स्वतंत्र अनुसंधान एवं विकास: मशीन पूरी तरह से स्वतंत्र रूप से विकसित की गई है और नियंत्रण के लिए एक माइक्रो कंप्यूटर प्रोग्राम का उपयोग करती है। यह काटने की प्रक्रिया के दौरान सटीक स्थिति की अनुमति देता है,मजबूत स्थिरता के साथयह एक बार में 0 से 360 मिमी की लंबाई के भीतर एकल पट्टी बोर्डों को काट सकता है, जो छोटे बैच प्रोटोटाइप से लेकर बड़े पैमाने पर बड़े पैमाने पर उत्पादन तक विभिन्न उत्पादन पैमाने की जरूरतों को पूरा करता है।
- समायोज्य काटने की गतिः बोर्ड की काटने की गति को दो स्तरों पर समायोजित किया जा सकता हैः 500 मिमी/सेकंड और 300 मिमी/सेकंड। एक तेज चाकू गति उत्पाद की गुणवत्ता में सुधार कर सकती है, जिससे कोई भी burrs या毛刺 सुनिश्चित नहीं होता है,जबकि समायोज्य गति भी विभिन्न पीसीबी सामग्री और मोटाई को संभालने में लचीलापन की अनुमति देता है.

लचीला और अनुकूलन योग्य काटने के मापदंड

- चाकू पहिया स्ट्रोक और समायोजनः चाकू पहिया स्ट्रोक 0 से 360 मिमी तक होता है (उपकरण की लंबाई अनुकूलित की जा सकती है) ।चाकू पहिया की ऊपर और नीचे की ऊंचाई 0 - 2 मिमी से समायोजित किया जा सकता है, जो विभिन्न पीसीबी बोर्ड मोटाई के लिए उपयुक्त है और पीसीबी पर विभिन्न वी - कट ग्रूव गहराई की समस्या को हल करता है। इसके अतिरिक्त ऑपरेटिंग टेबल की ऊंचाई को 0 - 50 मिमी से समायोजित किया जा सकता है,ऑपरेटरों को आरामदायक और एर्गोनोमिक कार्य वातावरण प्रदान करना.
- अनुकूलन योग्य काटने के स्टॉप: चाकू चलाने वाले स्ट्रोक को बोर्ड की लंबाई के अनुसार स्टार्ट और स्टॉप पॉइंट्स के लिए सेट किया जा सकता है, और स्टॉप पॉइंट्स को मैन्युअल रूप से सेट किया जा सकता है,विभिन्न पीसीबी आकारों और आकारों के लिए काटने की प्रक्रिया पर सटीक नियंत्रण की अनुमति देता है.

तकनीकी विनिर्देश

- मेजबान आयामः 610 मिमी * 360 मिमी * 375 मिमी, एक कॉम्पैक्ट डिजाइन जो अत्यधिक स्थान पर कब्जा किए बिना विभिन्न उत्पादन कार्यशाला लेआउट में फिट हो सकता है।
- डिपैनलिंग मोटाईः 0.2 से 3.0 मिमी तक की मोटाई के साथ पीसीबी को संभालने में सक्षम है, जिससे यह विभिन्न इलेक्ट्रॉनिक अनुप्रयोगों में पीसीबी उत्पादों की एक विस्तृत विविधता के लिए उपयुक्त है।
- बोर्ड फ़ीडिंग स्पीडः 300-500 मिमी/सेकंड, कुशल उत्पादन सुनिश्चित करना और समग्र विनिर्माण समय को कम करना।
- औजार सामग्रीः औजार SKD61 उच्च गति वाले स्टील से बना है, जो अपनी उच्च कठोरता, पहनने के प्रतिरोध और लंबे सेवा जीवन के लिए जाना जाता है,यह सुनिश्चित करना कि मशीन बड़ी संख्या में उत्पादन चक्रों में उच्च गुणवत्ता वाले काटने को बनाए रख सके.
- ऑपरेटिंग तापमानः 10 - 35°C, जो एक विशिष्ट औद्योगिक उत्पादन वातावरण में स्थिर संचालन की अनुमति देता है।
- भंडारण तापमानः - 20 - 50°C, भंडारण और परिवहन स्थितियों में लचीलापन प्रदान करता है।
- बिजली की आपूर्तिः 220V/110V, 50HZ/60HZ, 60W, एक अपेक्षाकृत कम बिजली खपत वाला उपकरण जो विभिन्न क्षेत्रीय बिजली आपूर्ति वातावरण में काम कर सकता है।
- मशीन का वजन: 30 किलो, जिससे जरूरत पड़ने पर उत्पादन संयंत्र के भीतर स्थानांतरित करना और फिर से स्थापित करना आसान हो जाता है।

सुरक्षा और स्थिरता डिजाइन

सुरक्षा डिजाइन के पहलू

- ब्लेड प्रोटेक्शन: सर्कुलर चाकू दोनों तरफ से सुरक्षा चाकू से लैस है, जिससे खिला प्रक्रिया के दौरान ऑपरेटरों को काटने से रोका जा सकता है, जिससे सुरक्षित कार्य वातावरण सुनिश्चित होता है।
- मोड स्विच और अलार्म सिस्टमः मोड स्विच एक पैर से संचालित स्विच है, जिसे निरंतर पैर-चलावट या बिंदु-गति मोड पर सेट किया जा सकता है।यदि मशीन ऑपरेशन के दौरान सेट स्ट्रोक तक नहीं पहुंचती है, सूचक प्रकाश अलार्म के लिए फ्लैश करेगा। अलार्म को काम जारी रखने से पहले रद्द किया जाना चाहिए, संभावित त्रुटियों को रोकना और काटने की प्रक्रिया की सुरक्षा सुनिश्चित करना।

स्थिरता प्रदर्शन

उच्च गुणवत्ता वाले ब्लेड सहायक उपकरणः ब्लेड सहायक उपकरण SKD61 उच्च गति वाले स्टील के गोल चाकू का उपयोग करते हैं, और CBA गोल चाकू को अपनाया जाता है, जो पहनने के प्रतिरोधी और टिकाऊ होते हैं।यह सुनिश्चित करता है कि मशीन लंबे समय तक स्थिर काटने के प्रदर्शन को बनाए रख सकते हैं, उपकरण प्रतिस्थापन और रखरखाव लागत की आवृत्ति को कम करना।

निष्कर्ष

KINGFEI एसएमटी पीसीबी Depaneling मशीन सिर्फ उपकरण का एक टुकड़ा नहीं है; यह अपने इलेक्ट्रॉनिक विनिर्माण व्यापार के लिए एक रणनीतिक निवेश है। अपने उन्नत प्रौद्योगिकी के साथ, सटीक काटने की क्षमताओं,लचीले मापदंडों, और सुरक्षा और स्थिरता पर जोर, यह महत्वपूर्ण रूप से अपने उत्पादन दक्षता में सुधार, उत्पाद की गुणवत्ता में सुधार, और विनिर्माण लागत को कम कर सकते हैं।चाहे आप एक छोटे पैमाने पर इलेक्ट्रॉनिक्स निर्माता या एक बड़े उद्यम हैं, यह मशीन आपकी पीसीबी विनिर्माण आवश्यकताओं को पूरा करने के लिए अनुकूलित है।कैसे इस मशीन अपने उत्पादन लाइन को बदल सकता है के बारे में अधिक जानने के लिए आज ही हमसे संपर्क करें!
