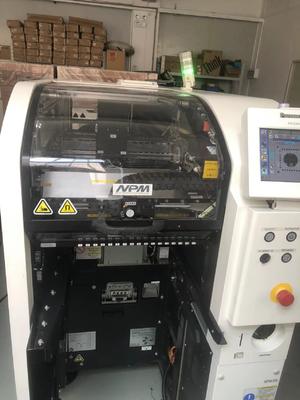

पैनासोनिक एनपीएम डी3 मशीन उन्नत मॉड्यूलर प्रौद्योगिकी के साथ उच्च दक्षता एसएमटी उत्पादन

पैनासोनिक एनपीएम-डी3 एक अत्याधुनिक सतह-माउंट तकनीक (एसएमटी) प्लेसमेंट मशीन है, जिसे आपके इलेक्ट्रॉनिक विनिर्माण प्रक्रिया में क्रांति लाने के लिए डिज़ाइन किया गया है।

1उच्च-प्रदर्शन प्लेसमेंट हेड

- हल्के 16 - नोजल हेडः उच्च उत्पादन मोड (ON) में, यह ±40μm/chip (Cpk≥1) की प्लेसमेंट सटीकता के साथ 84,000 cph (0.043s/chip) की शीर्ष गति प्राप्त करता है,0402 चिप्स जैसे छोटे आकार के घटकों के उच्च मात्रा के उत्पादन के लिए आदर्शजब उच्च-उत्पादन मोड बंद होता है, तो गति 76,000 सीपीएच (0.047s/चिप) होती है, और सटीकता ±30μm/चिप तक पहुंच सकती है (वैकल्पिक ±25μm/चिप विशिष्ट पैनासोनिक-निर्दिष्ट परिस्थितियों में) ।यह 03015/0402 चिप्स से लेकर L6×W6×T3 घटकों तक के घटकों को संभाल सकता है.
- 12 - नोजल हेडः 69,000 सीपीएच (0.052 एस/चिप) की अधिकतम गति और ±30μm/चिप (Cpk≥1) की प्लेसमेंट सटीकता के साथ, यह 0402 चिप्स से L12×W12×T6 तक के घटकों को संभाल सकता है।5, मध्यम गति, उच्च सटीकता अनुप्रयोगों में घटक आकारों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
- 8 - नोजल हेड: अधिकतम गति 43,000 सीपीएच तक पहुँचने में सक्षम, यह 12 - 32 मिमी और 12 मिमी से कम की ±30μm/QFP और ±50μm/QFP की स्थिति की सटीकता प्रदान करता है।यह 0603 चिप्स से लेकर L100×W90×T28 तक के बड़े आकार के घटकों तक के घटकों को संभाल सकता है, जिससे इसे कनेक्टर और कुछ प्रकार के एकीकृत सर्किट जैसे बड़े घटकों को रखने के लिए उपयुक्त बनाया जा सकता है।
- 2 - नोजल हेड: 11,000 सीपीएच की अधिकतम गति के साथ धीमा होने के बावजूद, इसमें ±40μm/चिप (Cpk≥1) की प्लेसमेंट सटीकता है और यह 0402 चिप्स से लेकर L6×W6×T3 तक के घटकों को संभाल सकता है।इसका प्रयोग अक्सर उन घटकों को रखने के लिए किया जाता है जिन्हें अधिक सटीक हैंडलिंग की आवश्यकता होती है या विशिष्ट घटकों के कम मात्रा में उत्पादन के लिए किया जाता है.

2- लचीला उत्पादन मोड

- दो-ट्रैक ऑपरेशनः एनपीएम-डी3 में दो-ट्रैक कन्वेयर सिस्टम है, जो तीन अलग-अलग उत्पादन मोड को सक्षम करता हैः स्वतंत्र उत्पादन मोड, वैकल्पिक उत्पादन मोड,और दोनों का संयोजनस्वतंत्र उत्पादन मोड में, सामने और पीछे के सिर एक साथ विभिन्न पीसीबी पर काम कर सकते हैं, जो एक ही समय में विभिन्न उत्पाद मॉडल का उत्पादन करते समय अत्यधिक कुशल है।वैकल्पिक उत्पादन मोड सिर दो पटरियों के बीच बारी-बारी से करने के लिए अनुमति देता हैइस लचीलेपन का मतलब है कि आप अपने पीसीबी डिजाइन और उत्पादन मात्रा की विशिष्ट आवश्यकताओं के अनुसार उत्पादन को अनुकूलित कर सकते हैं।
- प्लग-एंड-प्ले फंक्शनः प्लेसमेंट हेड के लिए स्वतंत्र कॉन्फ़िगरेशन की अनुमति देता है। इसका मतलब है कि आप विभिन्न उत्पादन आवश्यकताओं के अनुरूप मशीन को आसानी से अनुकूलित कर सकते हैं। उदाहरण के लिए,आप जल्दी से सिरों के संयोजन को बदल सकते हैं कि क्या आप छोटे-घने-घने पीसीबी या विभिन्न घटक आकारों और प्रकारों के साथ बोर्डों के मिश्रण का उत्पादन कर रहे हैं।.

3उच्च परिशुद्धता और उच्च उत्पादकता

- उच्च कठोरता वाले गैन्ट्री और उन्नत कैमरा प्रणाली: उच्च कठोरता वाले गैन्ट्री प्लेसमेंट हेड के लिए एक स्थिर आधार प्रदान करते हैं, सटीक आंदोलन सुनिश्चित करते हैं।पुरस्कार विजेता मल्टी रिकग्निशन कैमरा पहले के मॉडलों की तुलना में 25 प्रतिशत तक सटीकता में सुधार करता है. यह एक ही चरण में संरेखण, मोटाई और 3 डी सह-सपाटता की जांच को जोड़ती है, जिससे समय की बचत होती है और समग्र उत्पादन प्रक्रिया में सुधार होता है। इसका परिणाम कम दोषों के साथ उच्च-गुणवत्ता वाली असेंबली में होता है।
- बेहतर थ्रूपुट: आईपीसी-9850 थ्रूपुट को 30% बढ़ाकर 38,078 सीपीएच प्रति वर्ग मीटर कर दिया गया है, जिससे यह अपनी श्रेणी की सबसे उत्पादक एसएमटी मशीनों में से एक बन गई है।मशीन के डिजाइन और प्रौद्योगिकी चक्र समय को कम करने के लिए अनुकूलित कर रहे हैं और प्रति इकाई समय रखा घटकों की संख्या को अधिकतम.

4. उपयोगकर्ता के अनुकूल प्रणाली सॉफ्टवेयर

- व्यापक उत्पादन प्रबंधन: सिस्टम सॉफ्टवेयर उत्पादन लाइन, उत्पादन कार्यशाला और कारखाने के समग्र प्रबंधन को सक्षम बनाता है।यह उत्पादन प्रक्रिया की वास्तविक समय निगरानी प्रदान करता है, जिससे आप उत्पादन की प्रगति को ट्रैक कर सकते हैं, बाधाओं की पहचान कर सकते हैं और दक्षता में सुधार के लिए समायोजन कर सकते हैं।आप लाइन संचालन निगरानी कार्य के समर्थन के साथ उत्पादन कार्यक्रमों को अधिक प्रभावी ढंग से योजना बना सकते हैं.
- कुशल मशीन सेटअप और स्विचओवरः विभिन्न उत्पादन नौकरियों के बीच मशीन सेटअप और स्विचओवर का समर्थन करता है। सॉफ्टवेयर ट्रैक चौड़ाई जैसी सेटिंग्स को जल्दी से समायोजित कर सकता है,प्लेसमेंट पैरामीटर, और घटक डेटा, नौकरी के परिवर्तन के दौरान डाउनटाइम को कम करना।

5विनिर्देश

- बिजली की आपूर्तिः तीन चरणों के AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V के साथ संगत, 2.7kVA की बिजली की खपत के साथ।
- वायवीय स्रोत: 0.5MPa, 100L/min (A.N.R.) की आवश्यकता होती है।
- आयाम: W832mm × D2652mm × H1444mm.
- वजन: लगभग 1680 किलोग्राम (वैकल्पिक घटकों के आधार पर परिवर्तन के अधीन) ।

कस्टम विशेषताएं

- घटक संगतताः सबसे छोटे 03015/0402 चिप्स से लेकर बड़े आकार के घटकों तक, जिनमें एसओपी, क्यूएफपी, सीएसपी, बीजीए,एल्यूमीनियम इलेक्ट्रोलिसिस कैपेसिटर, वॉल्यूम कंट्रोल, ट्रिमर, कॉइल और कनेक्टर।
- लाइन एकीकरण क्षमताः एनपीएम-डी 3 को मौजूदा उत्पादन लाइनों में आसानी से एकीकृत किया जा सकता है। इसका मॉड्यूलर डिजाइन अन्य पैनासोनिक एसएमटी उपकरणों के साथ निर्बाध कनेक्शन की अनुमति देता है,जैसे प्रिंटर, निरीक्षण मशीनों और रिफ्लो ओवन के साथ-साथ तीसरे पक्ष के उपकरणों के साथ, एक उच्च कुशल और अनुकूलित उत्पादन लाइन बनाने में सक्षम।
- ऊर्जा-बचत विशेषताएं: एनपीएम-डी3 को कुछ पारंपरिक एसएमटी मशीनों की तुलना में कम बिजली की खपत करके कुल उत्पादन लागत को कम करने में मदद करता है।यह न केवल आपके लाभ के लिए बल्कि पर्यावरण की स्थिरता के लिए भी फायदेमंद है.
