| एमओक्यू: | 1 पीसीएस |
| वितरण अवधि: | 3 दिन के अंदर |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | 10PCS |
विशेषता

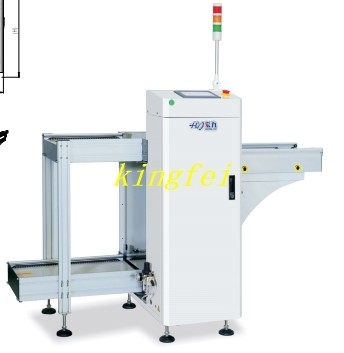

1इस इकाई का उपयोग एसएमटी उत्पादन लाइन में पीसीबी को उपकरण से मैगज़ीन रैक पर भेजने के लिए किया जाता है:
2पीएलसी नियंत्रण प्रणाली और टच स्क्रीन, प्रदर्शन और संचालन के लिए बेहतरः
3शीट धातु वेल्डिंग के साथ फ्रेम संरचना, एल्यूमीनियम निर्माण, सतह पेंट उपचार;
4.लिफ्टिंग संरचना मोटर लिफ्टिंग सेटिंग को अपनाती है, पिचसेटिंग 10mm,20mm,30mm,40mm. ((वैकल्पिक कनवर्टर):
5.पीसीबी को ले जाने और इकट्ठा करने की विधि सिलेंडर/मोटर को अपनाती है, इकट्ठा करने और ले जाने की गति को समायोजित किया जा सकता है। पीसीबी को क्षतिग्रस्त होने से बचाएं;
6- पत्रिका रैक ऊपर से इनपुट करता है और नीचे से बाहर भेजता है, पत्रिका रैक के आदान-प्रदान के लिए अधिक प्रभावीः
7.SMEMA केबल;
8.3 चक्र संचालन के लिए पत्रिका रैक.
तकनीकी मापदंड
| Ltem विनिर्देश परियोजना | विनिर्देश |
| बोर्ड लोड करने का समय | 5.0 सेकंड |
| काम करने की ऊंचाई (मिमी) | 920±30 ((std) |
| विद्युत आपूर्ति और शक्ति | AC220V±10v,50/60HZ |
| संपीड़ित वायु आपूर्ति दबाव | 4-6bar |
| बोर्ड की मोटाई | न्यूनतम 0.4 मिमी मोटाई |
नोटः सामग्री बॉक्स के बिना
| मॉडल | UL-M-TN | UL-L-TN | UL-LL-TN | UL-XL-TN |
| मशीन के आयाम | 1680 ((L) * 765 ((W) * 1250 ((H) | 1920 ((L) * 845 ((W) * 1250 ((H) | 2260 ((L) * 910 ((W) * 1250 ((H) | 2260 ((L) * 970 ((W) * 1250 ((H) |
| सर्किट बोर्ड का आकार ((मिमी) | 80*80-330*250 | 80*80-445*330 | 80*80-530*390 | 80*80-535*460 |
| डिब्बे का आकार (मिमी) | 355*320*565 | 460*400*565 | 535*460*569 | 535*530*569 |
