पैनासोनिक एनपीएम डब्ल्यू चिप माउंटर उच्च दक्षता एसएमटी विधानसभा के लिए आपका अंतिम समाधान

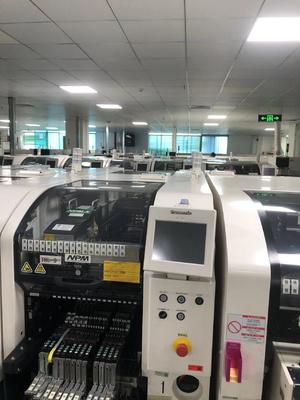

पैनासोनिक एनपीएम-डब्ल्यू एक अत्याधुनिक सतह-माउंट प्रौद्योगिकी (एसएमटी) पिक-एंड-प्लेस मशीन है जो उच्च दक्षता वाले इलेक्ट्रॉनिक विनिर्माण के मानकों को फिर से परिभाषित करती है।उन्नत सुविधाओं और बुद्धिमान डिजाइन के साथ इंजीनियर, यह इलेक्ट्रॉनिक्स उद्योग में उत्पादन की जरूरतों की एक विस्तृत श्रृंखला को पूरा करता है।

1. असाधारण प्लेसमेंट प्रदर्शन

- कई माउंटिंग हेडः
- 16 - नोजल हेड: जब उच्च उत्पादन मोड (ON) में काम करता है, तो यह 70,000 सीपीएच (0.051s/ चिप) की प्रभावशाली शीर्ष गति तक पहुंचता है, जिसमें ±40μm/ चिप (Cpk≥1) की प्लेसमेंट सटीकता होती है।उच्च-सटीक मोड में (बंद), गति 62,500 सीपीएच (0.058 एस/ चिप) है, और सटीकता को ±30μm/ चिप तक बढ़ाया जा सकता है (वैकल्पिक ±25μm/ चिप विशिष्ट पैनासोनिक-निर्दिष्ट परिस्थितियों में) ।यह 0402 चिप्स के रूप में छोटे से लेकर L6×W6×T3 के आयामों वाले घटकों को संभाल सकता है, जिससे यह छोटे आकार के घटकों के बड़े पैमाने पर उत्पादन के लिए आदर्श है।
- 12 - नोजल हेड: 62,500 सीपीएच (0.058 एस/चिप) की अधिकतम गति और ±40μm/चिप (Cpk≥1) की प्लेसमेंट सटीकता प्रदान करता है। यह 0402 चिप से L12×W12×T6 तक के घटकों को समायोजित कर सकता है।5, मध्यम गति, उच्च सटीकता अनुप्रयोगों में घटक आकारों की एक विविध श्रृंखला के लिए उपयुक्त है।
- 8 - नोजल हेड: अधिकतम गति 40,000 सीपीएच (0.090s/ चिप) के साथ, यह ±40μm/ चिप, ±30μm/QFP 12 - 32mm, और ±50μm/QFP 12mm से कम की प्लेसमेंट सटीकता प्रदान करता है।यह सिर 0402 चिप्स से बड़े चिप्स तक L32×W32×T12 तक के घटकों को संभाल सकता है, जो कई प्रकार के घटकों, जिनमें कुछ बड़े एकीकृत सर्किट भी शामिल हैं, को स्थापित करने में सक्षम बनाता है।
- 3 - नोजल हेड: हालांकि इसकी गति 11,000 सीपीएच (0.33 एस/क्यूएफपी) कम है, लेकिन यह ±30μm/क्यूएफपी की प्लेसमेंट सटीकता सुनिश्चित करता है।यह 0603 चिप्स से लेकर L150×W25(对角152)×T28 तक के बड़े आकार के घटकों तक के घटकों को संभाल सकता है।, जिससे इसे बड़े घटकों जैसे कि कनेक्टर और कुछ विशेष घटकों को रखने के लिए उपयुक्त बना दिया जाता है।

2उच्च-सटीकता और उच्च-उत्पादकता विशेषताएं

उन्नत कैमरा प्रणाली: पुरस्कार विजेता मल्टी रिकग्निशन कैमरे से लैस एनपीएम-डब्ल्यू एक ही चरण में घटक संरेखण, मोटाई माप और थ्रीडी कोप्लानारिटी निरीक्षण को जोड़ती है।यह न केवल प्लेसमेंट सटीकता में सुधार करता है बल्कि इकट्ठे पीसीबी की समग्र गुणवत्ता में भी सुधार करता है, दोषों की संभावना को कम करता है।
- उच्च कठोरता वाले गैन्ट्रीः उच्च कठोरता वाले गैन्ट्री माउंटिंग हेड के लिए एक स्थिर मंच प्रदान करते हैं, जो प्लेसमेंट प्रक्रिया के दौरान चिकनी और सटीक गति सुनिश्चित करता है।यह स्थिरता घटकों की उच्च-सटीक स्थिति में योगदान देती है, उच्च गति पर भी।

3बहुमुखी घटक संगतता
एनपीएम-डब्ल्यू सबसे छोटे 0402 चिप्स से लेकर बड़े आकार के घटकों जैसे L150×W25×T28 तक के आयामों वाले कनेक्टरों तक के घटकों की एक विस्तृत श्रृंखला को संभाल सकता है।एसओपी सहित, क्यूएफपी, सीएसपी, बीजीए, एल्यूमीनियम इलेक्ट्रोलिसिस कैपेसिटर, वॉल्यूम कंट्रोल, ट्रिमर, कॉइल, और अधिक। यह व्यापक घटक संगतता इसे इलेक्ट्रॉनिक उत्पादों की एक विविध श्रृंखला के लिए उपयुक्त बनाती है,उपभोक्ता इलेक्ट्रॉनिक्स से लेकर औद्योगिक उपकरणों तक.

4- लचीला उत्पादन मोड

- दो तरफा ट्रैक कन्वेयर प्रणालीः मशीन में दो तरफा ट्रैक कन्वेयर प्रणाली है, जो तीन उत्पादन मोड प्रदान करती हैः स्वतंत्र उत्पादन मोड, वैकल्पिक उत्पादन मोड,और दोनों का संयोजनस्वतंत्र उत्पादन मोड में, सामने और पीछे के सिर एक साथ विभिन्न पीसीबी पर काम कर सकते हैं, जो एक ही समय में विभिन्न उत्पाद मॉडल का उत्पादन करते समय अत्यधिक कुशल है।वैकल्पिक उत्पादन मोड सिर दो पटरियों के बीच बारी-बारी से करने के लिए अनुमति देता हैयह लचीलापन निर्माताओं को अपनी विशिष्ट उत्पादन आवश्यकताओं के अनुसार उत्पादन को अनुकूलित करने में सक्षम बनाता है।
- आसान मशीन सेटअप और स्विचओवरः एनपीएम-डब्ल्यू आसान मशीन सेटअप और विभिन्न उत्पादन नौकरियों के बीच त्वरित स्विचओवर का समर्थन करता है।सिस्टम सॉफ्टवेयर तेजी से ट्रैक चौड़ाई जैसे सेटिंग्स समायोजित कर सकते हैं, प्लेसमेंट पैरामीटर और घटक डेटा, नौकरी के परिवर्तन के दौरान डाउनटाइम को कम करना। यह निर्माताओं के लिए महत्वपूर्ण है जिन्हें बाजार की मांगों और उत्पादन कार्यक्रमों में बदलाव के लिए तेजी से प्रतिक्रिया करने की आवश्यकता है।

5. बड़े प्रारूप पीसीबी हैंडलिंग
एनपीएम-डब्ल्यू बड़े आकार के पीसीबी को संभाल सकता है, जिसका अधिकतम आकार एल 750×डब्ल्यू 550 मिमी है।यह कुल माउंट के लिए L750×W260mm तक के पीसीबी को संभाल सकता हैयह इसे बड़े प्रारूप के प्रिंटेड सर्किट बोर्डों के निर्माण के लिए उपयुक्त बनाता है, जैसे कि औद्योगिक नियंत्रण प्रणालियों, बड़े स्क्रीन डिस्प्ले और कुछ प्रकार के पावर इलेक्ट्रॉनिक्स में उपयोग किया जाता है।

6विनिर्देश

- बिजली की आपूर्तिः 2.5kVA की बिजली की खपत के साथ तीन-चरण AC 200V±10V / AC 220V±10V / AC 380V±10V / AC 400V±10V / AC 420V±10V / AC 480V±10V के साथ संगत।
- वायवीय स्रोत: 0.5 एमपीए, 200 एल/मिनट (एएनआर) की आवश्यकता होती है।
- आयाम: W1280mm × D2332mm × H1444mm.
- वजनः लगभग 2250 किलोग्राम (वैकल्पिक घटकों के आधार पर परिवर्तन के अधीन) ।

कस्टम विशेषताएं

- घटक फ़ीडिंग विकल्पः घटक फ़ीडिंग विधियों की एक विस्तृत श्रृंखला का समर्थन करता है, जिसमें टेप फीडर की विभिन्न चौड़ाई (8/12/16/24/32/44/56 मिमी) शामिल हैं,अधिकतम 120 लगातार फीडर (8 मिमी टेप के लिए) के साथयह एकल-प्रकार और डबल-प्रकार ट्रे फीडर के साथ-साथ रॉड-प्रकार फीडर का भी समर्थन करता है।उत्पादन आवश्यकताओं के अनुसार घटक आपूर्ति में लचीलापन प्रदान करना.
- लाइन एकीकरण और विस्तारः एनपीएम-डब्ल्यू को मौजूदा एसएमटी उत्पादन लाइनों में आसानी से एकीकृत किया जा सकता है। इसका मॉड्यूलर डिजाइन अन्य पैनासोनिक एसएमटी उपकरणों के साथ निर्बाध कनेक्शन की अनुमति देता है,जैसे प्रिंटर, निरीक्षण मशीनों, और reflow ओवन, साथ ही तीसरे पक्ष के उपकरणों के साथ। यह निर्माताओं को एक अत्यधिक अनुकूलित और कुशल उत्पादन लाइन बनाने में सक्षम बनाता है। इसके अतिरिक्त,यह भविष्य में विस्तार की संभावना प्रदान करता है, जिससे निर्माताओं को अपने व्यवसाय के बढ़ने के साथ अधिक कार्यक्षमता या क्षमता जोड़ने की अनुमति मिलती है।
- ऊर्जा-बचत डिजाइनः ऊर्जा-बचत सुविधाओं को ध्यान में रखते हुए डिजाइन किया गया, एनपीएम-डब्ल्यू कुछ पारंपरिक एसएमटी मशीनों की तुलना में कम बिजली की खपत करके समग्र उत्पादन लागत को कम करने में मदद करता है।यह न केवल निर्माता के लिए लाभदायक है बल्कि पर्यावरण स्थिरता में भी योगदान देता है.
